鋼絲螺套

鋼絲螺套介紹：

1.什么是鋼絲螺套？

2.為什么要使用鋼絲螺套？

3.使用效果

4.鋼絲螺套的應用范圍

5.鋼絲螺套的優點

6.鋼絲螺套的材料和適用條件

7.鋼絲螺套的標記法

8.鋼絲螺套的分類

9.螺套安裝工具

10.鋼絲螺套依據的技術標準

附：自攻螺紋襯套的材質——快削鋼、不銹鋼、黃銅

  常用公制（M, MJ）系列公司螺套規格表

1.什么是鋼絲螺套？

   鋼絲螺套（簡稱螺紋絲套）是為保護有色金屬螺紋孔而發展的嵌入物，適用于螺紋連接。旋入并緊固在被連接件之一的螺紋孔中，形成標準內螺紋，螺栓（或螺釘）再擰入其中。通常是用高強度、高精度、表面光潔的冷軋不銹鋼線制造成螺旋狀內外同心體螺紋線圈，橫切面呈菱形，形狀類似于螺旋彈簧，具有較高的硬度及較好的表面粗糙度。

2.為什么要使用鋼絲螺套？

   安裝鋼絲螺套使用專用的絲錐及安裝工具攻絲和安裝，螺套裝于螺孔或螺母中，有減輕螺紋牙受力不均和抗沖擊振動的作用，可以提高螺紋的疲勞強度，減少螺紋的磨損和抗腐蝕性能，延長螺孔壽命。

3.使用效果：

安裝鋼絲螺套使用專用的絲錐及安裝工具攻絲和安裝，螺套裝于螺孔或螺母中，有減輕螺紋牙受力不均和抗沖擊振動的作用，可以提高螺紋的疲勞強度，減少螺紋的磨損和抗腐蝕性能，延長螺孔壽命。

4.鋼絲螺套的應用范圍：

鋼絲螺套經過在產品上長期工作考驗，結構可靠，性能良好，使用方便?？捎糜诟餍袠I(yè)的產品零件上，有使用螺絲的產品，都是其應用對象，如應用于： 航空工業、船舶工業、國防工業、汽車工業、五金電子、起重設備等各種機械設備上。

5.鋼絲螺套的優點：

  ①自由狀態下的鋼絲螺套直徑比其裝入的螺孔直徑稍大，裝配時使鋼絲螺套受專用扳手扭力從而使其直徑變小，進入已經用專用絲錐攻好絲的螺孔中，裝好以后，鋼絲螺套產生類似彈簧膨脹的作用，使其牢固的固定在螺紋孔內，而永遠不會隨螺釘?shù)臄Q出而帶出來。

   ②增加螺紋連接的承載能力和疲勞強度：鋼絲螺套使螺釘與安裝鋼絲螺套的內螺紋孔之間形成彈性連接，因而消除了內外螺紋之間的螺矩和牙型半角誤差，可在規定的長度上使每圈螺紋上負荷均勻分布，從而加強了內螺紋，并能減振，因此可以提高零件螺紋連接的疲勞強度。

   ③耐磨：鋼絲螺套由極硬的冷軋不銹鋼絲**繞制而成的，螺旋面硬度可達HRC43～50，似鏡的表面(光潔度可達2～4μm)減少了磨擦和磨損，可使螺釘上由磨擦而產生的扭力減少90%，從而用**小的旋緊螺釘力矩得到**大予緊力矩和螺釘拉力，防止螺釘松脫，使各種材質的螺釘處于**佳使用狀態。

  ④耐腐性：由于不銹鋼絲螺套優良的抗腐蝕性能，使之能夠在多種材料和通常環境條件下確保其性能，使用鋼絲螺套的組合件不會滯住和銹結。

  ⑤耐熱：鋼線螺套在高溫下可以阻止螺紋連接卡死或擦傷。

  ⑥節省材料：與普通標準內螺紋相比，在同樣的強度條件下，使用鋼絲螺套后，為了盡可能好的利用屈服極限，可選用尺寸較小，強度較高的螺釘，這樣就可以大量的節約材料，減輕重量和縮小體積。

  ⑦鎖緊型鋼絲螺套能把螺釘鎖緊在螺紋孔中，在受振和沖擊時，可使螺釘不致松扣脫落，比通常鎖緊裝置工藝性能好。鎖緊鋼絲螺套具有多次拆裝而不降低螺紋的扭矩，而且還具有較高的再使用性。

6.鋼絲螺套的材料和適用條件：

7.鋼絲螺套的標記法：

  1.規格法：

    ① FR( 普通型 ) MD （直徑）× P （螺距） -nD ( 直徑 )

    ② SL( 鎖緊型 ) MD （直徑）× P （螺距） -nD ( 直徑 )

  2.標準法：

D( 直徑 ) × P( 螺距 ) × N(自由狀態下鋼絲螺套圈數）

·注 規格法解·

（A）普通型有折斷槽鋼絲螺套 FR Md × P - ndK 或 FR Md × P - nmmK

（B）普通型無折斷槽鋼絲螺套 FR Md × P - nd 或 FR Md × P - nmm

（C）鎖緊型有折斷槽鋼絲螺套 SL Md × P - ndK 或 SL Md × P - nmmK

（D）鎖緊型無折斷槽鋼絲螺套 SL Md × P - nd 或 SL Md × P - nmm

 此種標記方法為國內外**為常用，簡單易懂,易掌握。

   “FR”是英文“Free Running inserts”的簡寫，表示普通型鋼絲螺套；

   “SL”是英文“Screw Lock inserts”的簡寫，表示鎖緊型鋼絲螺套；

    “M”表示“公制”； “UN”表示“統一（英文UNIFIED）螺紋體系”；

    “N”表示“美制”；

    “DIN”表示“德國工業標準”，

    “BS”表示“英制”； ……

    “d”=公稱直徑；

    “P”=螺距；

“nd”表示“長度” =幾倍的d（即公稱直徑）這里所指的“長度”為底孔有效螺紋長度(略長于將鋼絲螺套裝入底孔后所形成的有效螺紋長度)，非鋼絲螺套自由狀態下長度。

“nmm” 表示“長度” =“長度”為多少毫米，這里所指的“長度”為底孔有效螺紋長度(略長于將鋼絲螺套裝入底孔后所形成的有效螺紋長度)，非鋼絲螺套自由狀態下長度

8.鋼絲螺套分類則略：

  1＞按鋼絲螺套使用功能分類

    A、普通型鋼絲螺套（Helicoil Free-Running Inserts） 標記“FR”

    B、鎖緊型螺紋絲套(Helicoil Screw Lock Inserts) 標記“SL”

  2＞按鋼絲螺套材料分類

A、Cr-Ni不銹鋼材料：通過強度和材料的組合，在通常情況下使用，在輕微型結構、鋁合金結構、海水、含氯液體、增加抗腐蝕性下使用。

B、銅合金材料：在要求用銅的情況下或經常調節轉動的螺紋連接時使用；在要求用于導電或自潤滑等情況時使用。

    C、高溫合金材料：溫度在500——750℃時耐熱使用；對宇航裝配技術、飛機發動機、內燃機渦輪壓氣機在750℃內作業時使用。

  3＞按鋼絲螺套的螺紋體制分類

   A、國際標準ISO“M，MJ”系列鋼絲螺套

   螺紋系列標記“M”，“MJ”；火花塞螺紋（Spark plug Thread）絲套在此系列

     B、統一螺紋“UN”系列鋼絲螺套(UNIFIED Thread Series)

   粗牙螺紋標記“UNC”，細牙螺紋標記“UNF”，超細牙螺紋標記“UNEF”

     C、非螺紋密封的管螺紋(British Standard Pipe Thread)螺紋標記號為“G”

   4＞按鋼絲螺套的旋轉方向分類

　　 A、右旋鋼絲螺套

  　B、左旋鋼絲螺套

   5＞按鋼絲螺套安裝柄有無分類

　　 A、有安裝柄鋼絲螺套

     B、無安裝柄鋼絲螺套

   6＞按鋼絲螺套表面有無鍍層分類

　　 A、表面無鍍層鋼絲螺套

B、表面有鍍層鋼絲螺套 如：鍍銀、鍍鎘等。

9.螺套安裝工具

鋼絲螺套安裝工具用于鋼絲螺套在螺紋底孔內的安裝，其基本原理是使鋼絲螺套通過一段引導螺紋，迫使外徑收縮，以便順利裝入底孔，分為手動及自動安裝扳手。

鋼絲螺套的安裝工具，包括鉆頭、鋼絲螺套專用絲錐、鋼絲螺套安裝扳手、沖斷器、卸套器。其中，鉆頭用于攻絲前的打孔、鋼絲螺套專用絲錐用于加工安裝鋼絲螺套用內螺紋之攻絲、鋼絲螺套安裝扳手用于將鋼絲螺套旋入基體螺紋底孔內、沖斷器用于有折斷槽鋼絲螺套安裝柄的沖斷、卸套器用于取出裝入基體螺紋底孔中的鋼絲螺套。

 1＞分類：

    A.安裝準備工具:

     ST絲錐，CR-MO合金鉆頭，壓縮空氣噴槍(備選)

 B.安裝工具:

     ST專用扳手，又分為:手動扳手和自動扳手，其中手動扳手又 分為簡易扳手和套筒扳手(常用);

     自動扳手分為電動扳手和氣動扳手(一般為批量安裝螺套使用，可配安裝支架)

 C.沖斷工具:

     沖斷器，用于沖斷有安裝柄的螺套使用，無尾螺套無需使用

 D.拆卸工具:

     卸套器，用于卸除安裝失敗的螺套

2＞安裝步驟：

①鉆孔

  鉆孔應選用表中的鉆頭尺寸鉆孔，鉆孔深度大于或等于L，注意不要將孔鉆成錐形，不要選用磨損比較嚴重的鉆頭，切屑不要掉入可能會引起損壞的地方。鉆孔后允許去刺性質的锪孔，锪孔不應超過0.5深度，锪孔過大不利于鋼絲螺套的安裝。

標記方法   STd× pST 為鋼絲螺套專用內螺紋代號。  ②攻絲

 選用相應螺紋規格的ST鋼絲螺套專用絲錐攻絲，攻絲的長度必須超過鋼絲螺套有效螺紋深度的長度，對于通孔要全部攻絲，攻絲的精度將直接影響**終標準內螺紋的公差帶，根據所需內螺紋的精度，適當?shù)倪x用攻絲的方法和潤滑方式，盲孔攻絲時要用力適當，避免絲錐折斷。攻絲后螺紋底孔必須清理，清理可選用壓縮空氣噴槍吹，盲孔還可選用帶徑向孔的長噴槍?zhuān)韵露锨謇?，也可選用直接清洗的方法清理。

 螺套絲錐根據其使用范圍可分為輕合金機、手用絲錐，普通鋼機、手用絲錐及特種絲錐三種。

   A：輕合金機、手用絲錐

用于加鋁、鎂合金以及銅合金等有色金屬合金，螺距在 2.5mm 以下為單支絲錐，螺距大于等于 2.5mm 為雙支。

標記示例   用在于輕合金上加工安裝規格為 8 × 1.25 鋼絲螺套底孔螺紋的專用絲錐，標記為 ST8 × 1.25

   B: 普通鋼機、手用絲錐

用于加工鋼、鑄鐵、鑄鋼等金屬材料上的內螺紋，是雙支絲錐。

   C: 特種絲錐

可根據用戶需要設計、制造各種特殊品種的螺紋底孔絲錐，例如在軟鋁、紫銅上攻絲的機用、手用擠壓絲錐，單支普通鋼攻絲的專用機用絲錐、不銹鋼攻絲絲錐、用于盲孔的平底絲錐、螺旋槽絲錐、螺尖絲錐等。

 ③安裝

 選用手動安裝工具安裝鋼絲螺套時，將鋼絲螺套放入安裝扳手內，使安裝柄嵌入芯軸槽內轉動安裝扳手手柄使鋼絲螺套通過安裝扳手上的引導螺紋旋入螺紋底孔，并使其距基體表面留有0.5～0.75圈的空螺紋。少量安裝鋼絲螺套或14×2以上的粗牙鋼絲螺套安裝時可采用“T”型開槽或螺紋頭建議工具安裝，但注意不要在鋼絲螺套安裝柄上施加較大軸向力以防“亂扣”。在流水線裝配或要求快速安裝鋼絲螺套的情況下可使用電動或氣動的安裝扳手，但必須熟練操作，避免螺套與底孔的磨損。鋼絲螺套安裝后，可選用相應級別的塞規檢驗所形成的標準內螺紋孔的精度等級，鎖緊型鋼絲螺套除外。

 ④沖斷安裝柄

 通孔時，要將鋼絲螺套安裝柄沖斷，一般用沖斷器對準安裝柄，用200g左右的榔頭猛擊一下即可去除，對于18×2.5以上的粗牙鋼絲螺套和14×1.25以上的細牙鋼絲螺套，可用尖嘴鉗上下彎曲即可去除安裝柄。

⑤如何取出鋼絲螺套

 鋼絲螺套在安裝過程中出現問題或由于鋼絲螺套使用時間過久需要取出時，應選用卸套器，將卸套器放入鋼絲螺套孔內，對準卸套器手柄用榔頭猛擊一下，用手向下加力按住手柄反方向旋轉即可取出鋼絲螺套。謹記鋼絲螺套在取出過程中不要直接拉出以免傷害內螺紋底孔。

10.鋼絲螺套依據的技術標準

 ·美國標準

MS 122076   Series,Insert,corrosion resistant.Helical coil,coarse thread.

    MS 124651   Series,Insert,corrosion resistant.Helical coil,fine thread.

MS 21209    Series,Insert,screw thread, Screw locking.

MIL-1-8846  C. Insert,Screw thread,Helical coil.

MA 33537  Revision E, Assembly dimensions for screw thread inserts.

MA 3279,3280,3281, Metric free running series.

MA 3329,3330,3331, Metric screw locking series.

MA 1565,1567, Metric free running and screw locking,assembly dimensions.

 ·英國標準

BS 43377, BS 7751, BS 7752, BS 7753(英·國家標準)

AS 6733 Series, AS 8455 Series, AGS 3600 Series, AGS 3700 Series（英·航空標準）

  ·德國標準

DIN8140 Part 1,Wire thread inserts for ISO metric screw threads.(德國工業標準)

LN 9499  LN 9039. (德國航空標準)

①  GJB119.1A-2001 普通型有折斷槽鋼絲螺套

    標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，普通型有折斷槽鋼絲螺套：無鍍層鋼絲螺套 6×1×8 GJB119.1A 鍍鎘鋼絲螺套 6×1×8 GJB119.1A－Cd 鍍銀鋼絲螺套6×1×8 GJB119.1A－Ag

②  GJB119.2A-2001 普通型無折斷槽鋼絲螺套

    標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，普通型無折斷槽鋼絲螺套： 無鍍層鋼絲螺套 6×1×8 GJB119.2A 鍍鎘鋼絲螺套 6×1×8 GJB119.2A－Cd 鍍銀鋼絲螺套 6×1×8 GJB119.2A－Ag

③  GJB5109－2002 鎖緊型有折斷槽鋼絲螺套

    標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，鎖緊型有折斷槽鋼絲螺套： 無鍍層鋼絲螺套 GJB5109－6×1×8 鍍鎘鋼絲螺套 GJB5109－6×1×8－Cd 鍍銀鋼絲螺套 GJB5109－6×1×8－Ag

④  GJB5110－2002 鎖緊型無折斷槽鋼絲螺套

    標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，鎖緊型無折斷槽鋼絲螺套： 無鍍層鋼絲螺套 GJB5110－6×1×8 鍍鎘鋼絲螺套 GJB5110－6×1×8－Cd 鍍銀鋼絲螺套 GJB5110－6×1×8－Ag

 ⑤  HB5513－1996 普通型有折斷槽鋼絲螺套

標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，普通型有折斷槽鋼絲螺套： 無鍍層鋼絲螺套 HB5513－6×1×8 鍍鎘鋼絲螺套 HB5513－6×1×8Cd 鍍銀鋼絲螺套 HB5513－6×1×8Ag

⑥  HB5514－96 普通型無折斷槽鋼絲螺套

    標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，普通型無折斷槽鋼絲螺套： 無鍍層鋼絲螺套 HB5514－6×1×8 鍍鎘鋼絲螺套 HB5514－6×1×8Cd 鍍銀鋼絲螺套 HB5514－6×1×8Ag

⑦  HB6200－1989 鎖緊型有折斷槽鋼絲螺套

    標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，鎖緊型有折斷槽鋼絲螺套： 無鍍層鋼絲螺套 HB6200－6×1×8 鍍鎘鋼絲螺套 HB6200－6×1×8 Cd 鍍銀鋼絲螺套 HB6200－6×1×8 Ag

⑧  HB6201－1989 鎖緊型無折斷槽鋼絲螺套

    標記示例：公稱直徑6mm，螺距1mm，自由狀態圈數8，鎖緊型無折斷槽鋼絲螺套： 無鍍層鋼絲螺套 HB6201－6×1×8 鍍鎘鋼絲螺套 HB6201－6×1×8 Cd 鍍銀鋼絲螺套 HB6201－6×1×8 Ag

⑨  JB/T 7604.1-1994 鎖緊型鋼絲螺套

    標記示例1： 公稱直徑×螺距，公稱直徑為M10mm，螺距為1.5mm，自由狀態圈數N＝8 1/2，材料為1Cr18Ni9Ti，鎖緊型鋼絲螺套的標記示例： 螺套 JB/T 7604.1 M10－8 1/2 1Cr18Ni9Ti 注：標準粗牙不標明螺距

    標記示例2： 公稱直徑×螺距，公稱直徑為M10mm，螺距為1mm，自由狀態圈數N＝13 1/2，材料為GH4145，表面處理為鍍銀，鎖緊型鋼絲螺套的標記示例： 螺套 JB/T 7604.1 M10×1－13 1/2－Ag GH4145

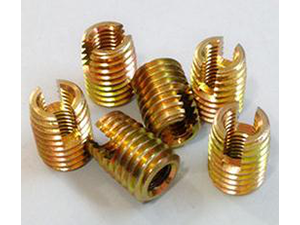

附1：自攻螺紋襯套的材質——快削鋼、不銹鋼、黃銅

附2：常用公制（M, MJ）系列公司螺套規格表
